Pastilhas semicondutoras são fatias finas de cristal que formam a base para chips modernos. Seu material, tamanho, direção do cristal e qualidade da superfície afetam velocidade, consumo de energia, rendimento e custo. Este artigo explica os fundamentos das pastilhas, materiais principais, etapas do processo, tamanhos, limpeza de superfícies, verificações de qualidade e regras de seleção em seções detalhadas.
Noções Básicas de Pastilhas de Semicondutores
Pastilhas semicondutoras são fatias finas e arredondadas de material cristalino que atuam como base para muitos chips modernos. Pequenas peças eletrônicas são construídas sobre a pastilha em camadas, usando etapas como padronização, limpeza e aquecimento.
A maioria dos wafers é feita de silício muito puro, enquanto alguns chips especiais usam outros materiais avançados para funções de maior velocidade, alta potência ou baseadas em luz. O material, tamanho, qualidade dos cristais e suavidade da pastilha têm um forte efeito em como os chips funcionam, quantos chips bons são feitos (rendimento) e quanto custam.
Etapas da Fabricação de Pastilhas de Semicondutores
Purificação de matérias-primas
O silício para pastilhas vem da areia de quartzo. Ele é primeiro transformado em silício de grau metalúrgico e depois refinado novamente em silício eletrônico muito puro.
Para pastilhas compostas, elementos como gálio, arsênio, índio e fósforo são limpos e combinados em proporções exatas para formar o material semicondutor necessário.
Crescimento dos Cristais
Um pequeno cristal-semente é mergulhado no material semicondutor derretido. A semente é lentamente puxada para cima e girada para que os átomos se alinhem em uma direção.
Esse processo forma um lingote longo, sólido, monocristalino, com orientação cristalina uniforme e pouquíssimos defeitos.
Modelagem e Fatiamento de lingotes
O lingote redondo é moído com um diâmetro preciso, então cada pastilha tem o mesmo tamanho.
Uma serra especial então corta o lingote em discos finos e planos que se tornam pastilhas individuais.
Preparação da Superfície de Wafer
Após o corte, as superfícies da pastilha ficam ásperas e danificadas. A solpadura e a gravação removem essa camada danificada e melhoram a planura.
O polimento é então usado para criar uma superfície muito lisa, semelhante a um espelho, permitindo que padrões posteriores de lascas possam ser impressos com precisão.
Inspeção e Classificação
As pastilhas finalizadas são verificadas quanto à espessura, planura, defeitos de superfície e qualidade dos cristais.
Apenas pastilhas que atendem a padrões rigorosos avançam para a fabricação de dispositivos, onde circuitos e estruturas são construídos sobre a superfície da pastilha.
Tamanhos e faixas de espessura de wafers semicondutores
| Diâmetro da pastilha | Principais Aplicações | Faixa típica de espessura (μm) |
|---|---|---|
| 100 mm (4") | Chips antigos, peças discretas, pequenas linhas de P&D | ~500–650 |
| 150 mm (6") | Pastilhas analógicas, de potência e semicondutoras especiais | ~600–700 |
| 200 mm (8") | Wafers CMOS de sinal misto, energia e maduros | ~700–800 |
| 300 mm (12") | Lógica avançada, memória e wafers de alto volume | ~750–900 |

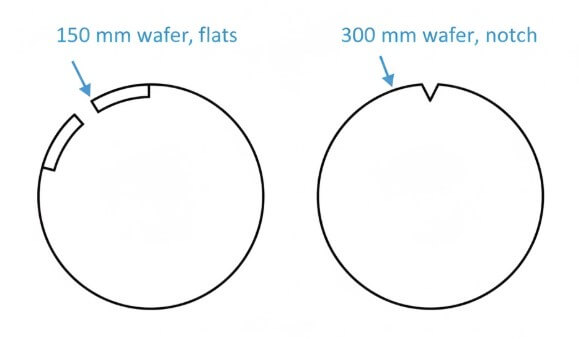

Orientação de pastilhas, planos e entalhes
Dentro de uma pastilha semicondutora, os átomos seguem um padrão cristalino fixo. A pastilha é cortada ao longo de planos como (100) ou (111), o que afeta como os dispositivos são construídos e como a superfície reage durante o processamento. A orientação do cristal afeta:
• Como as estruturas de transistores são formadas
• Como a superfície grava e poli
• Como o estresse se acumula e se espalha na pastilha
Para alinhamento em ferramentas:
• Os flats são longos e com bordas retas, principalmente em pastilhas menores, e podem mostrar orientação e tipo.
• Entalhes são pequenos cortes na maioria das pastilhas de 200 mm e 300 mm e fornecem uma referência precisa para alinhamento automático.
Propriedades Elétricas de Pastilhas de Semicondutores
| Parâmetro | O que isso significa | Razões pelas quais as pastilhas importam |
|---|---|---|
| Tipo de condutividade | Doping de fundo tipo n ou tipo p | Mudanças na forma como as junções se formam e como os dispositivos são organizados |
| Espécies dopantes | Átomos como B, P, As, Sb (para silício), ou outros | Afeta como os dopantes se espalham, ativam e criam defeitos |
| Resistividade | Quão fortemente a pastilha resiste à corrente (Ω·cm) | Define níveis de vazamento, isolamento e perda de energia |
| Mobilidade do porta-aviões | Quão rápido os elétrons ou lacunas se movem em um campo elétrico | Limita a velocidade de comutação e a eficiência do fluxo de corrente |
| Vida | Por quanto tempo os porta-aviões permanecem ativos antes de se recombinar | Necessário para pastilhas de energia, detectores e pastilhas solares |
Principais materiais de wafer semicondutores e seus usos

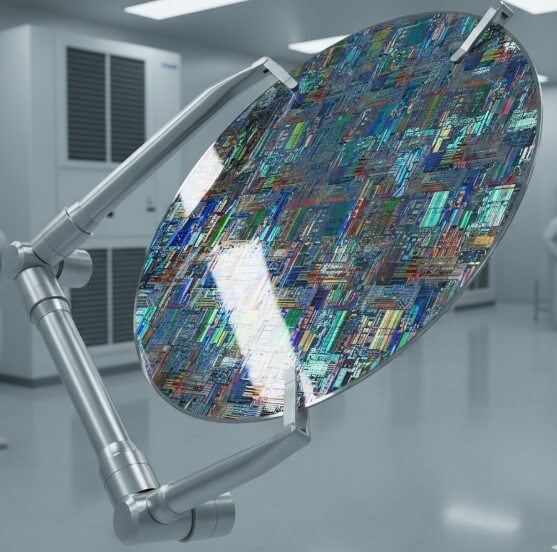

Pastilhas semicondutoras de silício
Pastilhas semicondutoras de silício são o principal material base para muitos chips modernos. O silício possui uma banda proibida adequada, uma estrutura cristalina estável e pode suportar altas temperaturas, então funciona bem para projetos complexos de chips e longos fluxos de processo na fábrica. Em pastilhas de silício, muitos tipos de circuitos integrados são construídos, incluindo:
• CPUs, GPUs e SoCs para computação e sistemas móveis
• Flash DRAM e NAND para armazenamento de memória e dados
• CIs analógicos, de sinal misto e de gerenciamento de energia
• Muitos sensores e atuadores baseados em MEMS
As pastilhas de silício também são suportadas por um grande e bem desenvolvido ecossistema de manufatura. Ferramentas, etapas do processo e materiais são altamente refinados, o que ajuda a reduzir o custo por chip e apoia a produção de semicondutores em alto volume.

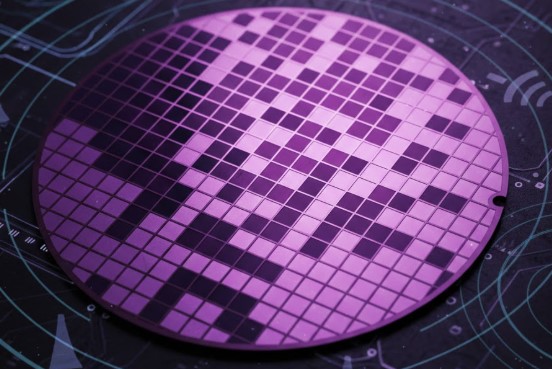

Pastilhas semicondutoras de arseneto de gálio
Pastilhas semicondutoras de arseneto de gálio (GaAs) são escolhidas quando sinais muito rápidos ou uma forte saída de luz são necessárias. Elas custam mais do que pastilhas de silício, mas suas propriedades elétricas e ópticas especiais as tornam valiosas em muitas aplicações de RF e fotônicas.
Aplicações de Wafer GaAs
• Dispositivos front-end RF
• Amplificadores de potência e amplificadores de baixo ruído em sistemas sem fio
• Circuitos integrados de micro-ondas para radar e conexões de satélite
• Dispositivos optoeletrônicos
• LEDs de alta intensidade
• Diodos laser para armazenamento, detecção e comunicação
Principais razões para usar GaAs em vez de silício
• Maior mobilidade eletrônica para comutação de transistores mais rápida
• Banda proibida direta para emissão eficiente de luz
• Forte desempenho em altas frequências e níveis moderados de potência

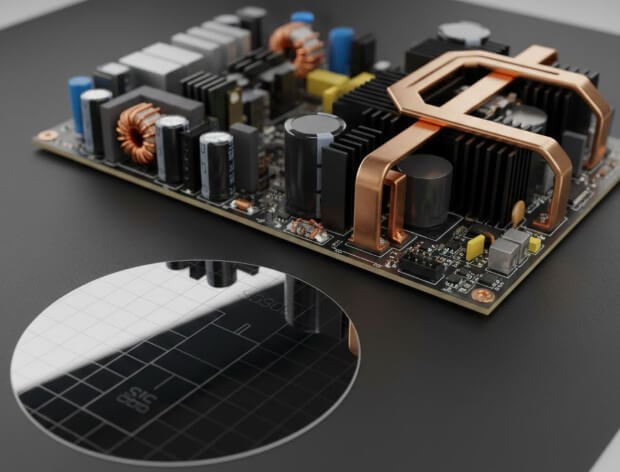

Pastilhas semicondutoras de carboneto de silício
Pastilhas semicondutoras de carboneto de silício (SiC) são usadas quando circuitos precisam lidar com alta tensão, alta temperatura e comutação rápida. Eles suportam dispositivos de energia que permanecem eficientes, enquanto dispositivos de silício normais começam a ter dificuldades.
Por que as pastilhas SiC são importantes
• Banda larga (banda larga): Suporta tensões de ruptura mais altas com baixa corrente de fuga. Permite dispositivos de energia menores e mais eficientes em altas tensões.
• Alta condutividade térmica: Move o calor para longe dos MOSFETs de potência e diodos mais rapidamente. Ajuda a manter a eletrônica de potência estável em veículos elétricos, energia renovável e sistemas industriais.
• Resistência em altas temperaturas: Permite operação em ambientes hostis com menos resfriamento. Mantém o desempenho mais estável em uma ampla faixa de temperatura.
Pastilhas semicondutoras de fosfeto de índio
Pastilhas semicondutoras de fosfeto de índio (InP) são usadas principalmente em comunicação óptica de alta velocidade e circuitos fotônicos avançados. Eles são escolhidos quando sinais baseados em luz e taxas de dados muito rápidas são mais básicos do que baixo custo de material ou grande tamanho de pastilha.
Vantagens das pastilhas InP
• Suportar lasers, moduladores e fotodetectores que atuam em comprimentos de onda comuns de telecomunicações
• Permitir circuitos integrados fotônicos (PICs) que combinam muitas funções ópticas em um único chip
• Proporcionar alta mobilidade eletrônica para dispositivos que unem funções ópticas com eletrônicos de alta frequência
Pastilhas semicondutoras InP são mais frágeis e caras do que pastilhas de silício, e frequentemente vêm em diâmetros menores. Mesmo assim, a capacidade deles de colocar peças ópticas ativas diretamente no chip os torna necessários para conexões de fibra de longa distância, conexões de data center e sistemas de computação fotônica mais recentes.
Estruturas de Pastilhas Semicondutoras Engenheiradas
| Diâmetro da pastilha | Uso Comum de Pastilhas de Semicondutores | Faixa de espessura aproximada (μm) | Notas |
|---|---|---|---|
| 100 mm (4") | CIs legados, dispositivos discretos e pequenas linhas de produção | ~500–650 | Frequentemente usado em fábricas antigas ou de nicho |
| 150 mm (6") | Analógico, potência, processos especiais | ~600–700 | Comum para linhas de wafer SiC, GaAs e InP |
| 200 mm (8") | Nós CMOS maduros de sinal misto de potência | ~700–800 | Balanceado para custo e produção |
| 300 mm (12") | Lógica avançada, memória e manufatura em alto volume | ~750–900 | Padrão principal para CMOS de silício de ponta |
Seleção de pastilhas semicondutoras para aplicações
| Área de Aplicação | Material / Estrutura de Pastilhas Preferencial |
|---|---|
| Lógica geral e processadores | Silício, 300 mm |
| Front-ends móveis e RF | GaAs, SOI, às vezes silício |
| Conversão de potência e acionamentos elétricos | SiC, silício epitaxial |
| Comunicação óptica e PICs | InP, fotônica de silício em SOI |
| Sinal analógico e misto | Silício, SOI, pastilhas epitaxiais |
| Sensores e MEMS | Silício (vários diâmetros), pilhas especiais |
Conclusão
As pastilhas semicondutoras passam por muitas etapas cuidadosas, desde a matéria-prima purificada e o crescimento cristalino até fatiamento, polimento, limpeza e verificações finais. Tamanho, espessura, orientação e acabamento controlados ajudam os padrões a permanecerem nítidos e os defeitos a permanecerem baixos. Materiais diferentes como silício, GaAs, SiC e InP desempenham funções distintas, enquanto metrologia forte, controle de defeitos, armazenamento e recuperação mantêm alto rendimento e confiabilidade.
Perguntas Frequentes [FAQ]
O que é uma pastilha semicondutora prima?
Uma pastilha prime é uma pastilha de alta qualidade, com espessura, planura, rugosidade e níveis de defeito rigorosamente controlados, usada para a produção real de chips.
O que é um teste ou pastilha fictícia?
Uma pastilha de teste ou dummy wafer é uma wafer de qualidade inferior usada para configurar ferramentas, ajustar processos e monitorar contaminação, não para produtos finais.
O que é uma pastilha semicondutora SOI?
Uma pastilha SOI é uma pastilha de silício com uma fina camada de silício sobre uma camada isolante e uma base de silício, usada para melhorar o isolamento e reduzir efeitos parasitas.
Como as pastilhas semicondutoras são armazenadas e transportadas em uma fábrica?
As pastilhas são armazenadas e movidas em suportes ou cápsulas seladas que as protegem de partículas e danos, e essas cápsulas se acoplam diretamente às ferramentas de processamento.
O que é recuperação de pastilhas?
A recuperação de pastilhas é o processo de remover filmes, retrabalhar a superfície e reutilizar pastilhas como pastilhas de teste ou monitoramento, em vez de descartá-las.
Quantas etapas de processo uma pastilha semicondutora passa?
Uma pastilha semicondutora normalmente passa por várias centenas a mais de mil etapas de processo, desde a pastilha bruta até os chips acabados.
